Jak działa urządzenie i co zapewnia jego wysoką skuteczność?
Urządzenie separuje materiały ferromagnetyczne za pomocą obracającego się bębna, którego płaszcz może pracować w trybie współbieżnym lub przeciwbieżnym do strugi nadawy. Wysoką skuteczność rekuperatora gwarantuje pole magnetyczne generowane przez wydajne magnesy neodymowe (gatunek N38 lub wyższy), zamontowane wahliwie na osi bębna wraz z ramieniem regulacyjnym, co pozwala na ich optymalne ustawienie. Przemyślany układ magnetyczny zapewnia najsilniejsze przyciąganie w miejscu przepływu cieczy, które stopniowo maleje w kierunku rynny zsypowej, ułatwiając odpadanie magnetytu. Pełne oczyszczenie powierzchni bębna z resztek zanieczyszczeń zapewnia dodatkowy skrobak dociskany przeciwwagą. Całość konstrukcji dopasowujemy indywidualnie do warunków technologicznych i wymagań wydajnościowych każdego użytkownika.
Jakie korzyści ekonomiczne niesie za sobą technologia ELJOT?
W naszej ofercie mamy rekuperatory o wydajności w przedziale 180-250 m3/h, i skuteczności do 99,9%. Wysokie parametry indukcji pola magnetycznego w szczelinie roboczej rekuperatora pozwalają na zastosowanie pojedynczego urządzenia w węźle separacji, bez konieczności kaskadowej zabudowy kilku separatorów. Pozwala to na uproszczenie procesu rekuperacji magnetytu poprzez zastąpienie dwóch urządzeń jednym, co również ma wpływ na zmniejszenie kosztów zużycia energii elektrycznej.
Jak zapewniamy bezpieczeństwo i czystość surowców w przemyśle spożywczym?
Bezpieczeństwo i czystość w branżach takich jak młynarstwo czy przetwórstwo cukrownicze zapewniamy poprzez skuteczną eliminację zanieczyszczeń metalowych z produktów sypkich. W tym procesie ważną rolę odgrywa zaawansowany rekuperator magnetyczny do oczyszczania surowców spożywczych, który gwarantuje pełną ochronę i czystość gotowego wyrobu. Jako doświadczony producent systemów separacji projektujemy urządzenia o precyzyjnie dobranej indukcji magnetycznej oraz trwałej konstrukcji. Pozwala nam to realizować zlecenia w kraju i za granicą, dostosowując parametry techniczne urządzeń do indywidualnych potrzeb każdego zakładu.
Dane techniczne – specyfikacja modelu
Poniższa tabela zawiera szczegółowe parametry konstrukcyjne i techniczne urządzeń:
| Komponent / parametr | Specyfikacja techniczna |
|---|---|
| Wkład magnetyczny | Wkład magnetyczny wykonany z magnesów neodymowych NdFeB oraz ferrytowej Y30 |
| Płaszcz bębna | Wykonany ze stali austenitycznej o zwiększonej wytrzymałości na ścieranie. Standardowa grubość płaszcza: 5 mm. Na życzenie możliwość wykonania płaszcza o większej grubości. |
| Standardowy wymiar bębna | Średnica ᴓ912, szerokość 2050 mm |
| Modyfikacja szerokości | Możliwość wykonania rekuperatora magnetytu o szerokości roboczej do 3000 mm |
| Wersja pracy | Możliwość wykonania w wersji współbieżnej |
| Napęd układu | Motoreduktor NORD lub SEW |
| Konstrukcja wanny | Wanna rekuperatora wykonana ze stali kwasoodpornej w gatunku 1.4301 |
| Regulacja poziomu | Możliwość regulacji poziomu cieczy nadawowej |
| Przyłącza i wyloty | Wyloty dopasowane do instalacji z możliwością wykonania kołnierza okrągłego lub kwadratowego |
Podział rekuperatorów ze względu na układ pracy
W zależności od potrzeb technologicznych, urządzenia pracują w dwóch konfiguracjach:
- układ współbieżny – bęben magnetyczny obraca się w kierunku strugi magnetytu,
- układ przeciwbieżny – bęben magnetyczny obraca się w kierunku przeciwnym do strugi magnetytu.
Serwis i remonty kapitalne
Oferujemy pełne wsparcie serwisowe i modernizacje maszyn:
- remonty kapitalne rekuperatorów RM 91/200F, MR-9/204 oraz pozostałych typów,
- produkcja płaszczy rekuperatorów,
- wytwarzanie pokryw rekuperatorów,
- montaż zespołów magnesów.
Współbieżny Przeciwbieżny
Bęben magnetyczny obraca się w kierunku strugi magnetytu Bęben magnetyczny obraca się w kierunku przeciwnym do strugi magnetytu
Przykładowe realizacje:

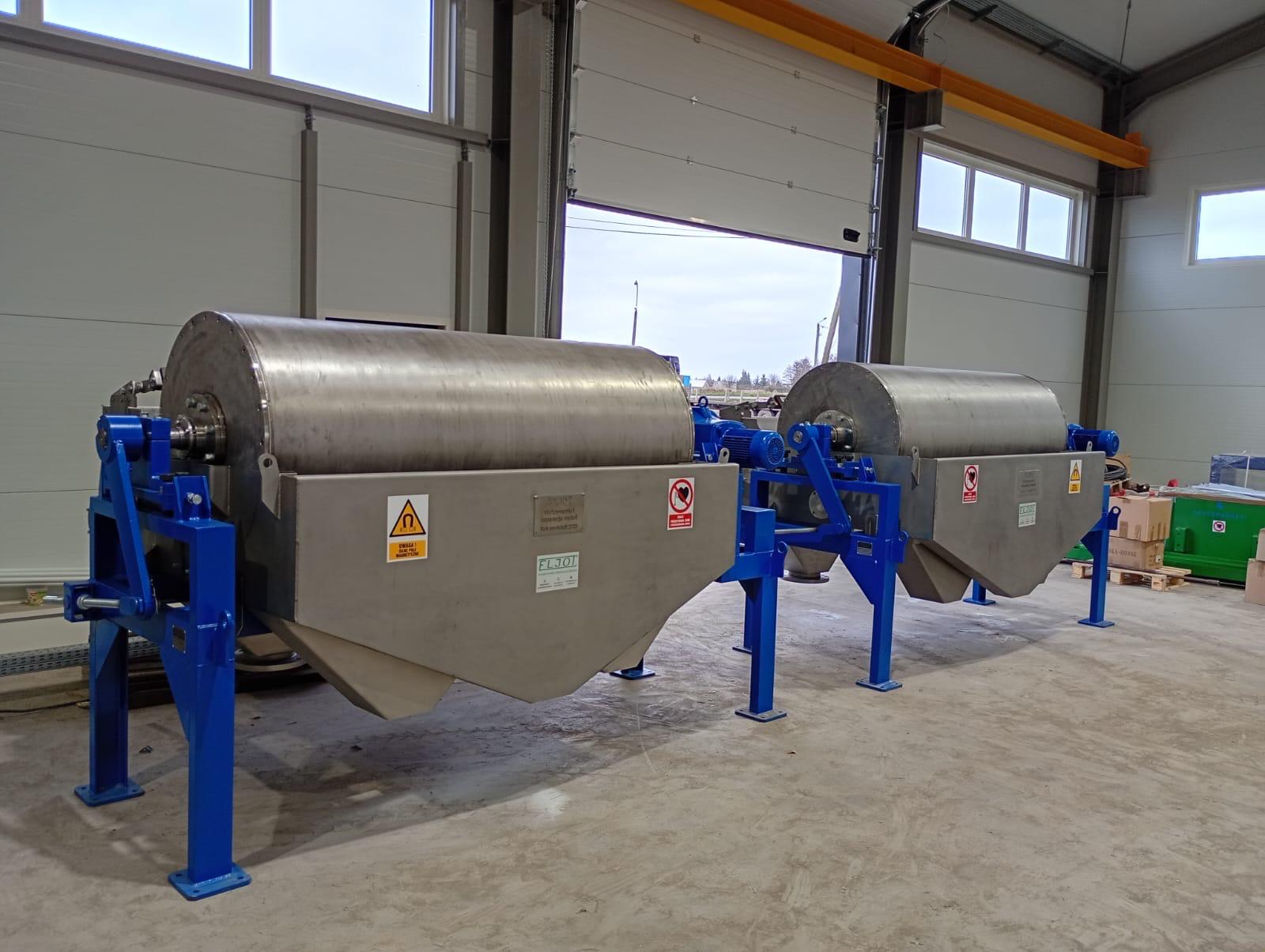

Przeciwbieżny rekuperator magnetyczny Serii RM-ELJOT 2000/912 podczas pracy

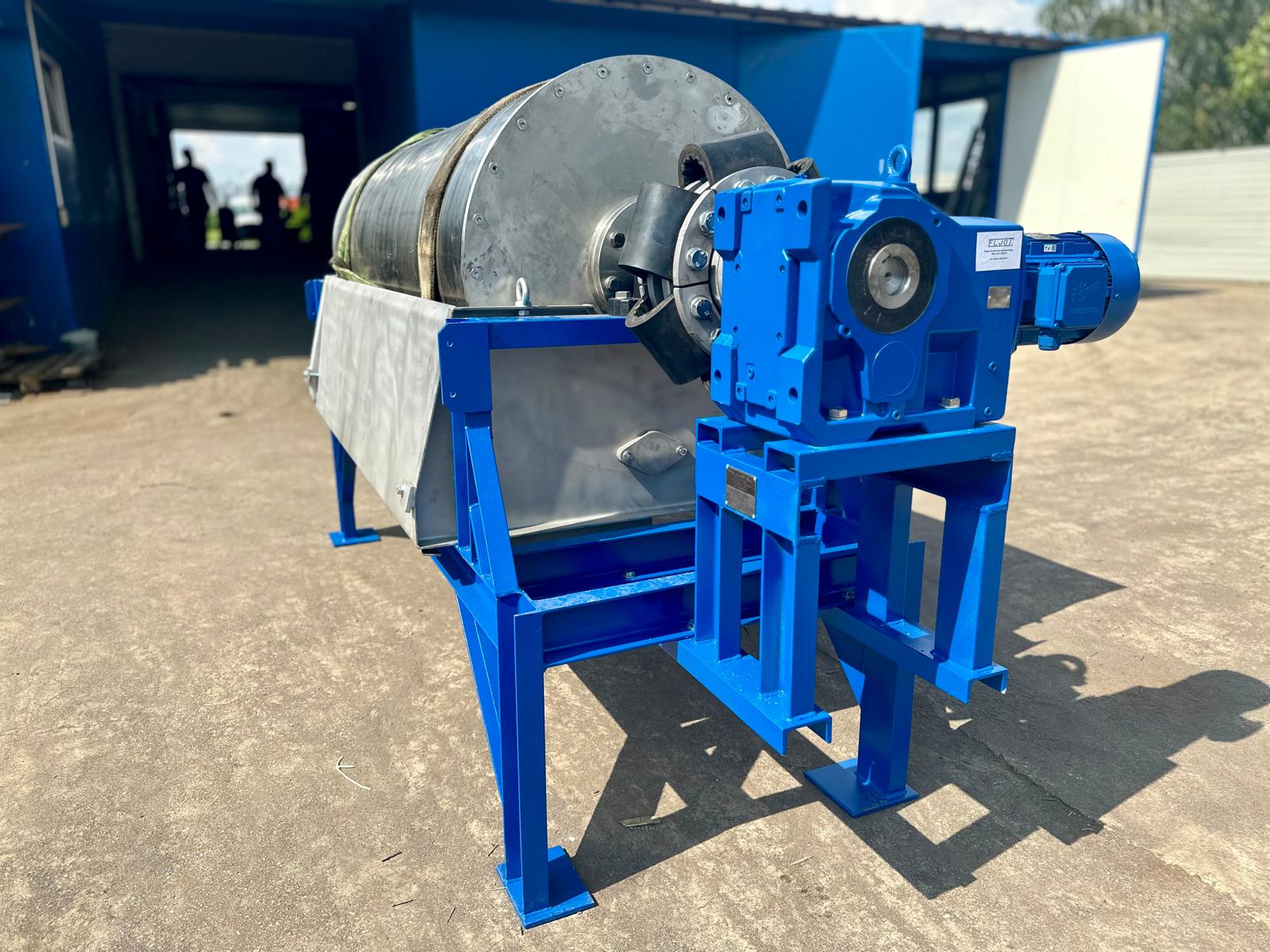

Współbieżny rekuperator magnetyczny RM-ELJOT 2000/912 podczas pracy
