Separacja metali kolorowych odbywa się za sprawą prądów wirowych wytwarzanych w paramagnetykach przez obracający się z dużą prędkością rotor magnetyczny. Prądy wirowe indukują w metalu pole magnetyczne skierowane przeciwnie do pola magnetycznego rotora. W następstwie działania prądów wirowych metale kolorowe, i im podobne, są odpychane przez szybkozmienne pole magnetyczne rotora, ich krzywa spadku na przesypie separatora jest inna od produktu oczyszczanego, co w efekcie powoduje ich wyrzucenie poza strugę transportowanego produktu.
Właściwości
- Separacja elementów powyżej 1 mm
- Możliwość regulacji prędkości obrotowej rotora magnetycznego
- W rotorze użyte wysokiej klasy magnesy neodymowe (NdFeB) w gatunku N54
- Sterowanie urządzeniem za pomocą potencjometru
- Możliwość zastosowania podajnika wibracyjnego oraz bębna magnetycznego w układzie monoblokowym
- Możliwość dopasowanie urządzenia do istniejącej instalacji
- Rama wykonana w kształcie C zapewniającą szybką wymianę (ok. 20 min)
Konstrukcja
- Płynna regulacja prędkości obrotowej rotora oraz taśmy za pomocą falownika z wyprowadzonym potencjometrem na obudowie szafy sterowniczej
- Możliwość płynnej regulacji taśmy w zakresie od 0,5-2,5 m/s
- Prędkość obrotowa rotora do 3000 obr/min
- Taśma przenośnika wykonana z poliuretanu wraz z falbaną zapobiegającą dostawanie się produktu pod osłony urządzenia
- Osłona rotora magnetycznego wykonana w żywicy epoksydowej wzmacnianej włóknem szklanym
- Konstrukcja rotora umożliwia wymianę uszkodzonych magnesów bez konieczności wymiany bębna
- Możliwość Konfiguracji rotora magnetycznego w układ 12/16/20/24/26/32/42 bieguny wykonanego z magnesów neodymowych w gatunku N54
- Konstrukcja rotora umożliwia ewentualną wymianę wału napędowego bez konieczności wymiany rotora z magnesami
- szerokość robocza do 1500mm
Opcje
- Wykonanie rynny wibracyjnej pozwalającej na równomierne rozłożenie strugi materiału
- Wykonanie bębna magnetycznego oczyszczającego materiał z elementów ferromagnetycznych
- Szczotka oczyszczająca taśmę
- Belka magnetyczna pod taśmowa
- Rozdzielacz materiału regulowany w 3 płaszczyznach
- Czujniki obrotu rotora
- Czujnik zejścia taśmy
- Smarowanie automatyczne
- Czujnik temperatury łożysk
Schemat ideowy działania separatora metali nieżelaznych serii ECS-ELJOT

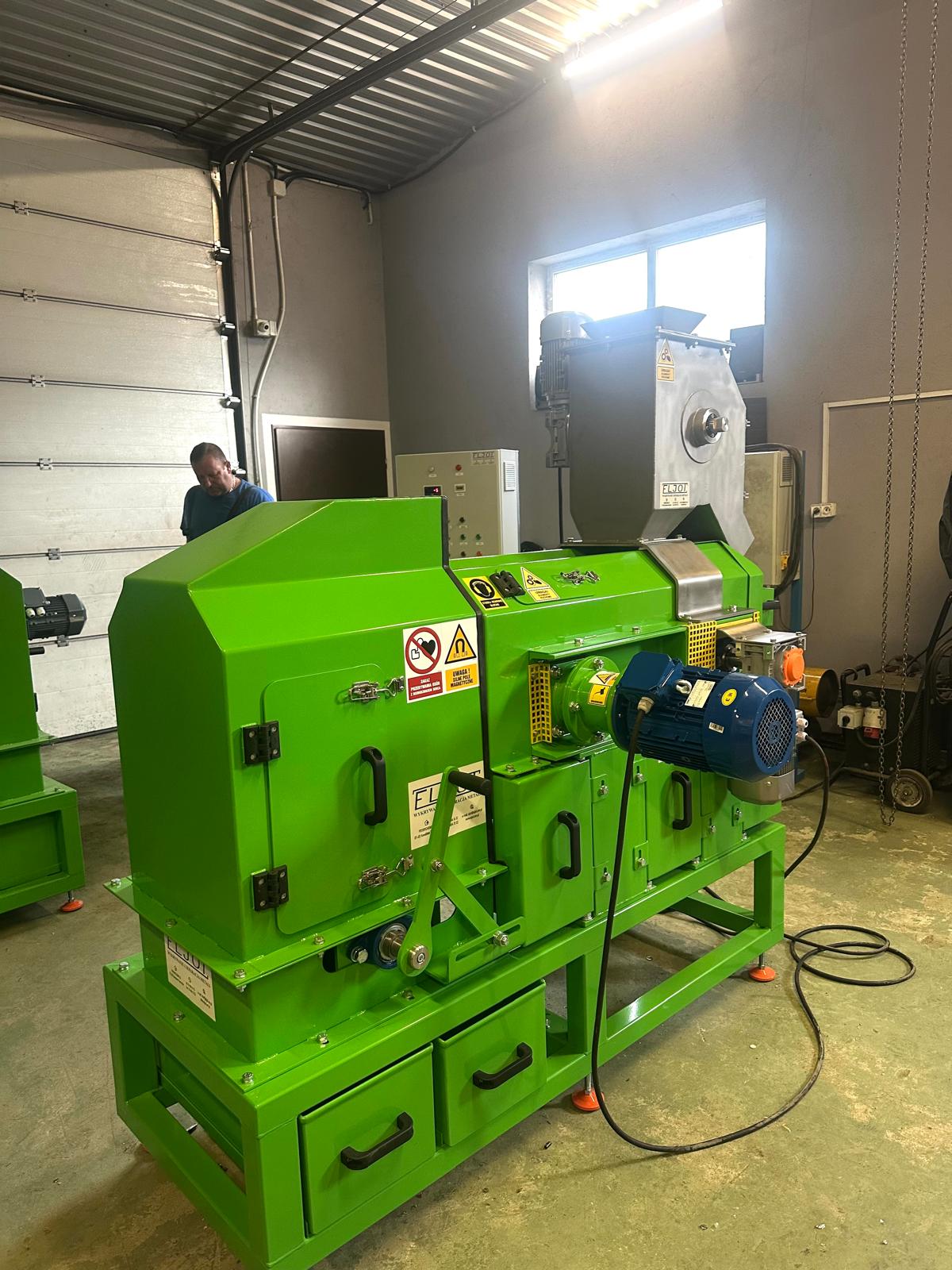

Separator wiroprądowy ECS-ELJOT-20P wraz z wstępną separacją ferromagnetyków o szerokości 200mm przeznaczony do celów badań laboratoryjnych na jednej z polskich uczelni
Zastosowanie:
- Oczyszczenia stłuczki szklanej
- Oczyszczanie zrębki drzewnej
- Odzyska aluminium z hut
- Odzysk metali kolorowych z odpadów komunalnych

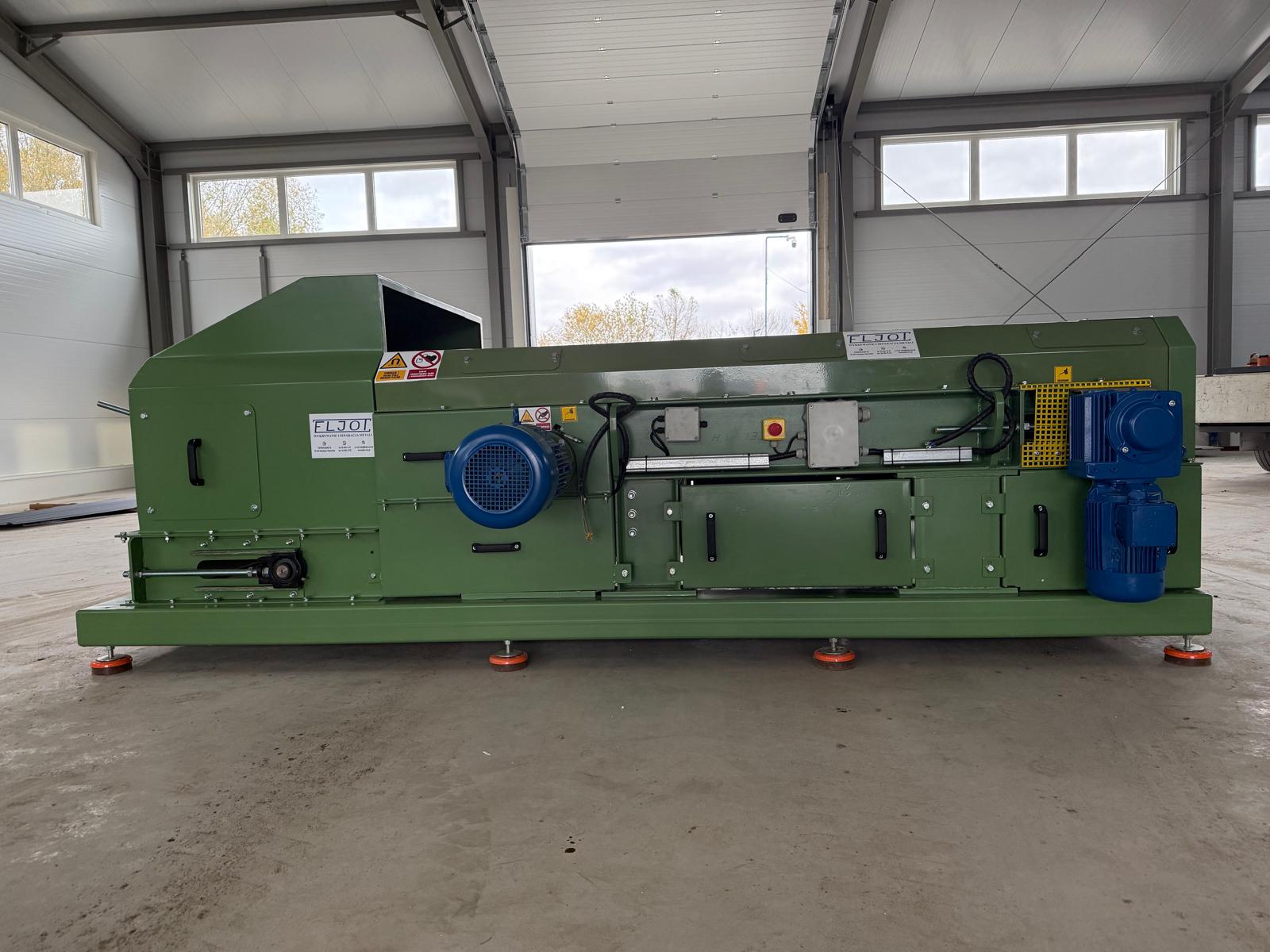

Separator wiroprądowy ECS-ELJOT-40P separujący materiał powyżej 1mm
Karta katalogowa
